Mikrotik مدل RBLHGG-60adkit

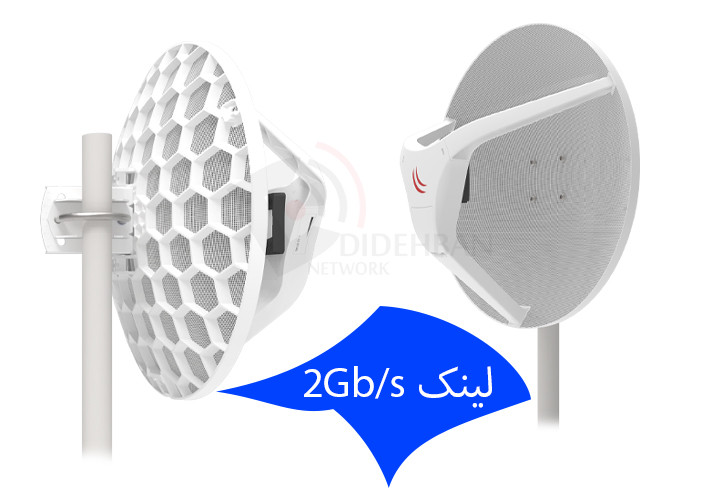

رادیو وایرلس میکروتیک Mikrotik مدل RBLHGG-60adkit

رادیو وایرلس میکروتیک Mikrotik مدل RBLHGG-60adkit

RBLHGG-60adkit
برند:Mikrotik میکروتیک
سرویس ویژه آبشار آی تی : ۷ روز تضمین بازگشت کالا
78,000,000
توضیحات

توجه: لطفا قبل از ثبت سفارش، جهت ارسال کالا با پشتیبانی در تماس باشید.

  • پردازنده : 716.8MHz
  • تعداد هسته CPU : چهار
  • مقدار ذخیره گاه حافظه : 256MB
  • حجم ذخیره سازی : 16MB
  • سطح دسترسی در سیستم عامل دستگاه : Level 3
  • تعداد پورت اترنت 10/100/1000 : 1
  • قابل استفاده در آب و هوای مختلف
  • توصیه برای استفاده تا برد ۱۵۰۰ متر
  • جایگزین کابل کشی بین دو نقطه



Wireless Wire Dish رادیو وایرلس میکروتیک , بهره گیری از دو دستگاه با کانفیگ پیش فرض برای ارتباط PTP در فرکانس 60GHz با حداکثر نرخ 2Gbps بصورت Full Duplex
RBLHGG-60adkit با نام تجاری Wireless Wire Dish یک کیت استثنایی و شگفت انگیز در تبادل اطلاعات بیسیم با نرخ گیگابیتی میباشد که کمپانی میکروتیک آن را به بازار عرضه کرده است . این محصول یک راه حل بسیار ارزان و ایده آل برای تبادل اطلاعات با سرعت و کیفیت فیبر بصورت بیسیم میباشد . این دستگاه شامل دو عدد LHG 60 ad میباشد که از قبل توسط کارشناسان کمپانی میکروتیک بصورت پیش فرض کانفیگ شده است و بهره گیری از آن کافی است کابل گیگابیت خود را به پورت اترنت دستگاه متصل نمائید و تا حداکثر 1500 متر آن طرف تر از طریق دستگاه دیگر به شکل بیسیم دیتا را دریافت نمائید و به شبکه داخلی خود بیاورید .
همانطور که قبل تر اشاره کردیم این دستگاه بصورت کانفیگ پیش فرض به بازار عرضه شده است و با توجه به سطح دسترسی Level 3 در سیستم عامل رادیو صرفا میتوانید از این پیکج در ارتباط های نقطه به نقطه تا حداکثر فاصله 1500 متر بهره گیری نمائید . حداکثر نرخ تبادل اطلاعات در بستر بیسیم حداکثر تا 2 گیگابیت بر ثانیه بصورت Full Duplex میباشد .



مشخصات فنی

مشخصات فنی رادیو وایرلس میکروتیک Wireless Wire Dish

رادیو وایرلس Mikrotik Wireless Wire Dish جایگزین مناسبی برای فیبر نوری بوده و صرفا در پاپ سایت به عنوان (Backbone) یا در مکان هایی که امکان کابل کشی وجود ندارد و در مسافت کوتاه تا حدود 1.5 کیلومتر مورد استفاده قرار می گیرد. با توجه به قدرت بالای این رادیو وایرلس و کارکرد در باند 6 گیگاهرتز استفاده از آن در محیطی که نویز بالایی دارد بر روند کار و کیفیت این رادیو اثری نمی گذارد.



رادیو وایرلس، وایرلس وایر دیش از انواع Outdoor بوده و به شکل LHG می باشد که از مقاومت نسبتا خوبی در برابر عوامل محیطی برخوردار است. Wireless Wire Dish جایگزین مناسبی برای فیبرنوری در مسافت های کوتاه بوده و نصب و راه اندازی آن نسبت به برقراری ارتباط به صورت فیبرنوری بسیار سریع تر و آسان تر می باشد. برای راحتی کاربر این رادیوها از پیش توسط شرکت تنظیم شده اند تا در صورت نصب و تیون مناسب با همدیگر جفت شوند.

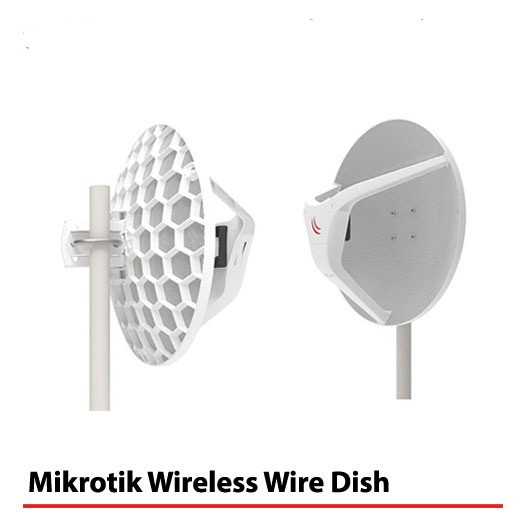

رادیو وایرلس Mikrotik Wire Dish

از مشخصات اصلی این مدل رادیو وایرلس میکروتیک می توان به سخت افزار قوی، باند 6GHz و سرعت 2 گیگابیت اشاره کرد.

راهنمای راه اندازی میکروتیک رادیو Wireless Wire Dish



مشخصات فنی رادیو وایرلس میکروتیک Wireless Wire Dish
مدل RBLHGG-60adkit
معماری ARM 32bit
مدل CPU IPQ-4019
سرعت CP 716.8 مگاهرتز
تعداد هسته CPU 4
رم 256 MB
حافظه 16 MB
مدل حافظه Flash
تعداد پورت شبکه 1000/100/10 1
استاندارد های وایرلس 802.3af/at
محدوده فرکانسی 6 GHz
ولتاژ دریافتی 12 تا 57 ولت
توان مصرفی 5 وات
دمای کارکرد -40 تا 70 درجه سانتی گراد
لایسنس Level 3 License
ابعاد 391x222 میلیمتر
دارای مجوز ROHS، EAC، IC، FCC، CE/RED



مزایای روتربرد Wireless Wire Dish
  • سرعت 2 گیگابیت
  • قدرت فوق العاده بالای انتقال دیتا
  • سایز نسبتا کم
  • پورت گیگابیت اترنت
  • نصب سریع و آسان



متعلقات درون جعبه رادیو وایرلس Wireless Wire Dish

  • RBGPOE Injector
  • آداپتور
  • مانت
  • ابزار تنظیم

در درون یک جعبه دو عدد رادیو Wireless Wire Dish با سایر متعلقات فوق قرار دارد.

متعلقات درون جعبه رادیو وایرلس Wireless Wire Dish



نصب و راه اندازی رادیو میکروتیک Wireless Wire Dish
  • دستگاه را در محل مورد نظر نصب کنید.
  • درب پشت دستگاه (درگاه وایرلس) را باز کنید و کابل اترنت را به درگاه متصل کنید، سپس طرف دیگر کابل را به PoE متصل کنید.
  • خروجی PoE را به دستگاه مورد نظر کامپیوتر یا سوئیچ متصل نمایید.
  • تنظیمات IP کامپیوتر خود را روی اتوماتیک (DHCP) تنظیم کنید.
  • برای کانفیگ رادیو ای پی 192.168.88.1 را در نوار آدرس مرورگر اینترنت خود باز کنید تا وارد بخش تنظیمات شوید.
  • نام کاربری Admin می باشد و رمز عبور آن در زیر درپوش پورت اترنت قابل مشاهده است.
  • قبل انجام هر تنظیمی ابتدا پیشنهاد می شود سیستم عامل رادیو را به روز رسانی کنید.

لازم به ذکر است برای راحتی و امنیت هرچه بیشتر می توانید از نرم افزار مخصوص شرکت میکروتیک، Winbox برای کانفیگ رادیو وایرلس استفاده نمایید. این نرم افزار در سه نسخه Desktop و Android و iOS قابل استفاده می باشد.



نصب رادیو Wireless Wire Dish

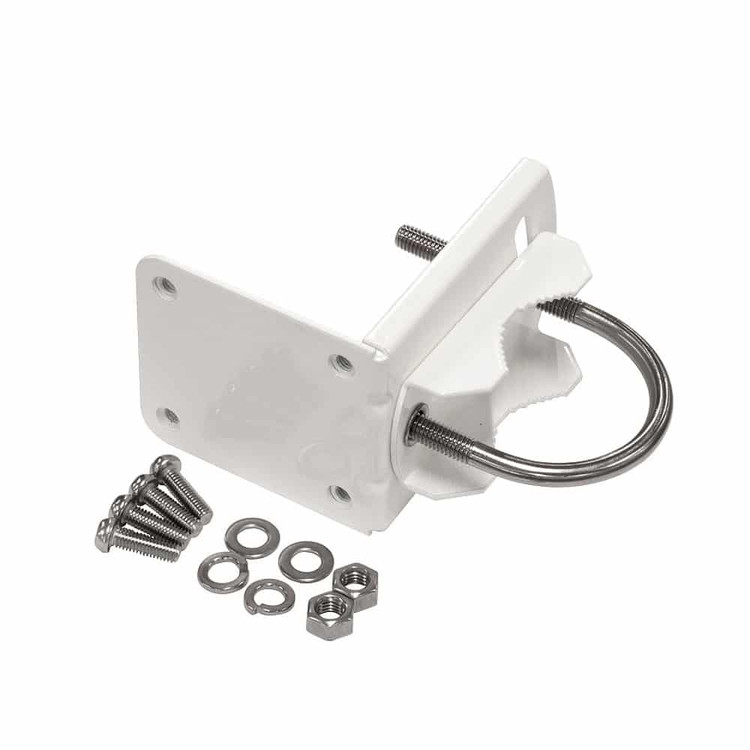

Wireless Wire Dish به وسیله کیت اتصال فلزی قابل نصب بر روی میله یا دکل می باشد.

  • ابتدا دو عدد پایه را به بدنه LHG نصب کنید.
  • پایه مخصوص LHG را مونتاژ کرده و سپس به محل دقیق متصل کنید.
  • از بست پلاستیکی یا فلزی نیز جهت نصب رادیو می توان استفاده کرد.

نصب رادیو Wireless Wire Dish



برق رسانی رادیو میکروتیک وایرلس وایر دیش

برق دستگاه به صورت زیر تامین می شود:

درگاه اترنت PoE پسیو جریان برق 12 تا 57 ولت مستقیم می پذیرد.

  1. کابل اترنت را از دستگاه به درگاه PoE+DATA روی آداپتور PoE نصب کنید.
  2. کابل اترنت را از شبکه محلی (LAN) به آداپتور PoE متصل کنید.
  3. سیم برق را از یک سو به آداپتور و از سوی دیگر به پریز برق متصل کنید.

اسلات ها و درگاه های رادیو داینا دیش 5

یک درگاه اترنت که هم از کابل مستقیم و هم از کابل کراس می توان برای اتصال به دستگاه های دیگر شبکه استفاده کرد.

  • WiGig, 802.11ad
  • چراغ LED رادیو Wireless Wire Dish

تنظیمات کارخانه به صورت پیش فرض برای دستگاه به صورت زیر است:

دکمه های رادیو Wireless Wire Dish

  1. شیب بالا
  2. شیب پایین
  3. گردش به  راست
  4. گردش به چپ
  5. LED وایرلس، در صورت برقراری ارتباط روشن می شود.
  6. LED اترنت، در صورت اتصال کابل اترنت روشن می شود.
  7. LED کاربر، پس از کانفیگ روشن می شود.
  8. LED پاور، مشخص کننده روشن یا خاموش بودن رادیو می باشد.



دکمه ریست رادیو Wireless wire dish

دکمه ریست سه کارکرد دارد:

  • اگر برای 5 ثانیه این دکمه را نگه دارید چراغ های سبز شروع به چشمک زدن می کنند و رمز عبور ریست می شود.
  • اگر برای 10 ثانیه این دکمه را نگه دارید چراغ های سبز به حالت روشن و ثابت می مانند و تمامی تنظیمات ریست می شود.
  • اگر برای 20 ثانیه این دکمه را نگه دارید چراغ ها روشن نخواهند شد و دستگاه به حالت Netinstall خواهد رفت.
