رادیو وایرلس میکروتیک QRT 5 ac

محصول استوک میباشد

رادیو وایرلس  Mikrotik QRT5ac

رادیو وایرلس میکروتیک QRT 5 یکی از بهترین و قوی ترین رادیو های میکروتیک می باشد. این رادیو آنتن پنل فلت و یک RouterBOARD داخلی دارد. همچنین آنتن 24dBi و ترنسمیتر وایرلس 5 گیگاهرتز توان بالا دارد. برای سیستم های نقطه به نقطه (Point To Point) یا یک نقطه به چند نقطه (Point to Multi Point) و اغلب در پاپ سایت به عنوان Backbone و در مسافت طولانی تا حدود 30 کیلومتر مورد استفاده قرار می گیرد.

داخل دستگاه یک وایرلس دو chain مدل RB911 همراه ترنسمیتری با بازدهی و توان خروجی بالا وجود دارد. درگاه اترنت گیگابایتی از وایرلس پرسرعت 802.11n بهره می برد.





رادیو کیوآرتی 5 از انواع Outdoor می باشد و در درون قاب مربعی شکل، عایق در برابر عوامل محیطی همچون باران بوده و از مقاومت بالایی برخوردار می باشد. روتربرد QRT 5 نسبت به کارایی، طول عمر نسبتا بالایی دارد و نصب و راه اندازی آن آسان و سریع می باشد.



از QRT5 به دلیل داشتن لایسنس لایه 4 می توان به عنوان فرستنده و گیرنده یا به اصطلاح AP یا Access Point استفاده کرد. از مشخصات اصلی این رادیو می توان به باند 5 GHz، آنتن 24 dBi و سرعت 867 مگابیت اشاره کرد.







مشخصات فنی رادیو بیسیم Mikrotik QRT 5

مدل (برد رادیو میکروتیک)	RB911G-5HPnD
معماری	MIPSBE
مدل CPU	AR9342
سرعت CPU	600 مگاهرتز
تعداد هسته CPU	1
رم	64 MB
حافظه	128 MB
مدل حافظه	NAND
تعداد پورت شبکه 10/100/1000	1
استاندارد های وایرلس	802.11a/n
چیپ ست وایرلس	AR9342
توان کارت وایرلس	300 Mb
تعداد آنتن	2 عدد
آنتن	24 dBi
محدود فرکانسی	4900 تا 5920 مگاهرتز
تعداد Chain	2
ولتاژ دریافتی	8 تا 30 ولت
توان مصرفی	12 وات
نشان دهنده دمای برد دستگاه	دارد
نشان دهنده ولتاژ دستگاه	دارد
دمای کارکرد	-40 تا 70 درجه سانتی گراد
لایسنس	Level 4 License
ابعاد	309x320x50 میلی متر
وزن	2 کیلوگرم
مجوز	ROHS، EAC، IC، FCC، CE/RED



مشخصات انتقال داده بر طبق سیگنال ارسال و دریافت رادیو وایرلس QRT 5

رنج (5 گیگاهرتز)	سیگنال ارسال (Tx) (دسی بل میلی وات)	سیگنال دریافت (Rx) (دسی بل میلی وات)
6 مگابایت بر ثانیه	30	-96
54 مگابایت بر ثانیه	27	-80
MCS0	30	-96
MCS7	24	-78



تست پورت اترنت QRT 5 در حالت های Bridging و Routing

RB911G-5HPnD-QRT		تست پورت AR9342 1G 1
مد	تنظیمات کانفیگ	64 بیت		512 بیت		1518 بیت
		مگابیت بر ثانیه	کیلوبیت بر ثانیه	مگابیت بر ثانیه	کیلوبیت بر ثانیه	مگابیت بر ثانیه	کیلوبیت بر ثانیه
Bridging	none (fast path)	138.0	269.6	950.3	232.0	983.7	8.1
Bridging	25  bridge filter rules	44.9	87.6	352.3	86.0	983.7	8.1
Routing	none (fast path)	116.2	226.9	860.2	210.0	983.7	8.1
Routing	25  simple queues	54.6	106.6	425.6	103.9	983.7	8.1
Routing	25  ip filter rules	31.0	60.5	244.1	59.6	689.8	56.8



مزایای روتربرد میکروتیک QRT 5

• لایسنس لایه 4 میکروتیک
• قدرت بالای کارت وایرلس
• سایز نسبتا کم
• پورت گیگابیت اترنت
• آنتن Flat با قدرت dBi24
• نصب سریع و آسان



متعلقات درون جعبه رادیو بی سیم Mikrotik QRT5

1. RBGPOE Injector
2. آداپتور
3. کیت اتصال با قابلیت تنظیم تا 40 درجه عمودی و 360 درجه افقی

متعلقات درون جعبه رادیو وایرلس Mikrotik QRT5

U Bolts	QRT Antenna Mount
K-QRT Screw Kit	U Mast Clamp
Gigabit PoE Injector	24V 0.8A Power Adapter

* متعلقات QRT 2 مانند جدول بالا بوده اما آداپتور آن 1.2 آمپر می باشد.
* متعلقات QRT 5 AC مانند جدول بالا می باشد.



رادیو وایرلس Mikrotik QRT 5 AC

رادیو وایرلس QRT 5 AC میکروتیک تنها از نظر فنی ارتقاء یافته و در سایر موارد کاملا شبیه رادیو QRT 5 می باشد. رادیو QRT 5 AC یک آنتن فلت outdoor است که RouterBOARD داخلی دارد. از مشخصات اصلی آن می توان به آنتن 24 dBi، باند 5 گیگاهرتز و سرعت 867 مگابیت بر ثانیه اشاره کرد. این ارتقاء شامل توان بیش از دو برابری کارت وایرلس و تقویت پردانده و رم رادیو وایرلس می باشد.

در این دستگاه یک وایرلس dual chain مدل RB911G-5HPacD با ترنسمیتر توان بالا تعبیه شده است. یک درگاه اترنت گیگابیت برای بهره گیری از مزایای وایرلس پرسرعت 802.11ac دارد. QRT برای اتصال مسافت های بالاتر پوینت به پوینت در سرعت های 802.11ac ایده آل است.





نصب و راه اندازی رادیو وایرلس میکروتیک QRT

• دستگاه را در محل مورد نظر نصب کنید.
• درب پشت دستگاه (درگاه وایرلس) را باز کنید.
• کابل PoE را به درگاه اترنت متصل کنید.
• تنظیمات IP کامپیوتر خود را روی اتوماتیک (DHCP) قرار دهید.
• از کامپیوتر خود به شبکه وایرلسی که نام آن با کلمه MikroTik آغاز می شود متصل شوید.
• هنگامی که به شبکه وایرلس متصل شدید، 192.168.88.1 را در نوار آدرس مرورگر اینترنت خود باز کنید تا پیکربندی آغاز شود.
• به صورت پیش فرض نام کاربری admin است و کلمه عبور ندارد و شما به طور خودکار به صفحه Quick Set لاگین می شوید.
• توصیه می شود گزینه «Check for updates» را از سمت راست انتخاب نموده و نرم افزار RouterOS را به آخرین نسخه بروزرسانی کنید تا از بهترین عملکرد و ثبات اطمینان حاصل شد.
• کشور مورد نظر خود را از سمت چپ صفحه در فیلد «Country» انتخاب کنید تا قواعد مربوط به کشور انتخاب شده اعمال شود.
• کلمه عبور شبکه وایرلس را در فیلد «WiFi Password» وارد کنید. کلمه عبور باید حداقل هشت کاراکتر باشد.
• کلمه عبور روتر را در فیلد «Password» پایین سمت راست وارد کرده و در فیلد «Confirm Password» تکرار نمایید. زین پس برای لاگین از این کلمه عبور استفاده نمایید.
• برای ذخیره تغییرات روی «Apply Configuration» کلیک کنید.
• لازم به ذکر است برای راحتی و امنیت هرچه بیشتر می توانید از نرم افزار مخصوص شرکت میکروتیک، وین باکس (Winbox64, Winbox86) برای کانفیگ رادیو وایرلس استفاده نمایید. این نرم افزار در سه نسخه Desktop، Android و iOS قابل استفاده می باشد.

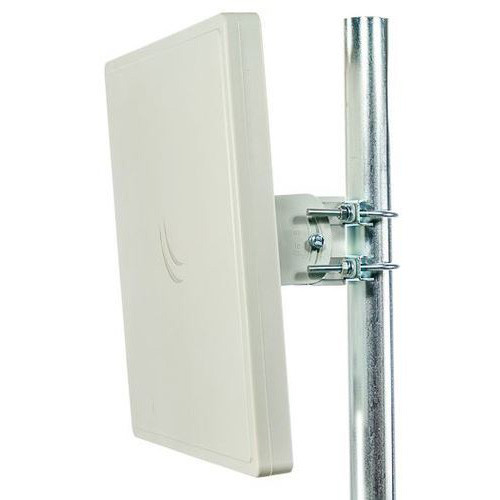

Mikrotik QRT به وسیله کیت اتصال فلزی مخصوص خود قابل نصب بر روی میله یا دکل می باشد.



منبع تغذیه

رادیو QRT 5 میکروتیک برق مورد نیاز خود را به وسیله PoE که به پورت اترنت متصل می گردد تامین می کند.

• منبع تغذیه پسیو برای اترنت 8 تا 30 ولت مستقیم
• مصرف برق تحت بار ماکزیمم به 11.5 وات هم می رسید.



اتصال به آداپتور PoE

1. کابل اترنت را از دستگاه به درگاه PoE+DATA آداپتور PoE متصل کنید.
2. کابل اترنت را از شبکه تان به آداپتور PoE متصل کنید.
3. سیم برق را از یک سمت به آداپتور و از سمت دیگر به پریز برق متصل کنید.



درگاه ها

• درگاه اترنت گیگابیت، درگاه اترنت PoE پسیو
• وایرلس 5 گیگاهرتز، پروتکل 802.11a/n/ac، گین آنتن 24dBi



باز کردن درب پشت دستگاه (درگاه وایرلس)

• لطفا دریچه را برای دسترسی به درگاه اترنت و دکمه ریست باز کنید.

• دریچه را بالا بیاورید اما کاملا برندارید.



چراغ LED رادیو بی سیم Mikrotik QRT

نرم افزار RouterOS اجازه پیکریبندی عملکرد LED ها را به نحوی که مد نظر کاربر است می دهد. برای مثال می توان LED ها را طوری پیکربندی تنظیم کرد که قدرت وایرلس را نمایش داده یا اینکه در حالت چشمک زن ترافیک اینترفیس را نشان دهد.

تنظیمات کارخانه به صورت پیش فرض برای دستگاه به صورت زیر است:

1. آبی ممتد: دستگاه روشن است
2. سبز ممتد: اتصال به درگاه اترنت
3. سبز ممتد: تعریف شده توسط کاربر
4. مجموعه ای از 5 عدد LED سبز که قدرت سیگنال را نمایش می دهد.



نصب رادیو وایرلس میکروتیک QRT

این دستگاه طوری طراحی شده که به صورت outdoor استفاده شده و روی دکل نصب شود و همه کابل های مورد نیازش به دریچه روی دستگاه متصل شوند.

• نصب و پیکربندی باید توسط کارشناس فنی صورت بگیرد.
• هنگام نصب روی دکل مطمئن شوید ورودی کابل رو به پایی است.
• درجه حفاظت این دستگاه IP54 است. پیشنهاد می شود از محافظ کابل Cat5/6 استفاده نمایید.
• هشدار! هنگام نصب و استفاده از این دستگاه حداقل 30 سانتی متر با دستگاه فاصله داشته باشید.
• استفاده از این دستگاه در محیط مسکونی ممکن است باعث ایجاد تداخل رادیویی شود.



جعبه دستگاه شامل چند قطعه است که باید به صورت زیر سر هم بشوند:

• دو براکت (A) را با پیچ های داخل جعبه به تنظیم کننده لولا (B) متصل کنید (از پیچ گوشتی PH1 استفاده شود).

• دو بست U-شکل (C) را دور تیرک یا دکل مورد نظر بگذارید و آنها را از درون حفرات تنظیم کننده لولا (B) رد کنید. سپس هر بست U را طبق سمت راست شکل با یک واشر معمولی، یک واشر فنری و یک مهره سفت کنید. همه مهره ها با آچار سایز 10 (3/8 اینچ) سفت می شوند. حداکثر قطر تیرک می تواند 70 میلی متر باشد.

• براکت نصب (E) را پشت آنتن قرار دهید. حلقه لاستیکی، یک واشر و یک مهره (به همین ترتیب) به هر کدام از پیچ های داخلی دستگاه متصل کنید.

• تنظیم کننده لولا را به براکت نصب متصل کنید. در نقطه F یک پیچ بلند نصب کنید. یک واشر معمولی و یک واشر فنری روی پیچ های کوتاه تر گذاشته و آن ها را در نقطه G قرار دهید. به دلیل اینکه در مرحله بعدی باید آنتن را تنظیم کنید، پیچ ها را بیش از حد سفت نکنید.

• هنگامی که زاویه و level آنتن را طبق سیگنال وایرلس نرم افزار تنظیم کردید همه مهره را سفت کنید. برای مراجعات بعدی، درجه زاویه را یادداشت کنید.





اتصال به زمین رادیو وایرلس میکروتیک QRT

زیرساخت نصب (دکل یا میله) مانند خود روتر باید به طرز صحیح اتصال به زمین گردد. پشت دستگاه پیچ هایی برای نگه داشتن سیم اتصال به زمین وجود دارد. مانند شکل زیر یک سر سیم اتصال به زمین را به پیچ مورد نظر و سمت دیگر را به میله متصل به زمین وصل کنید.

دکمه ریست رادیو بیسیم Mikrotik QRT

دکمه ریست سه کارکرد دارد:

• دکمه را نگه دارید تا وقتی که LED شروع چشمک زدن می کند، دکمه را رها کنید تا پیکربندی RouterOS ریست شود (مجموعا 5 ثانیه)
• اگر پنج ثانیه بیشتر دکمه را نگه دارید تا LED روشن شود، حالا دکمه را رها کنید تا حالت CAP فعال شود. دستگاه حالا برای یافتن سرور CAPsMAN جستجو می کند (مجموعه 10 ثانیه)
• پنج ثانیه بیشتر دکمه را نگه دارید تا هنگامی که LED خاموش شود سپس دکمه را رها کنید تا RouterBOARD سرور های Netinstall را جستجو کند (مجموعا 15 ثانیه)

اگر پیش از اتصال وایرلس به برق دکمه را فشار دهید سیستم بدون توجه به گزینه های بالا لودر RouterBOOT بکاپ بارگذاری می کند. این گزینه برای دیباگ کردن و ریکاوری RouterBOOT قابل استفاده است.



وسایل جانبی رادیو وایرلس میکروتیک QRT

موارد زیر همراه دستگاه وایرلس ارائه می شوند:

• وسایل مونتاژ: پیچ QRT U با صفحه روی-فولاد به قطر 6 میلی متر، گیره میله U، مقر آنتن.
• آداپتور، 24 ولت، 1.2 آمپر، 30 وات مستقیم - 220 سانتی متر RA مستقیم
• مجموعه پیچ و مهره K-QRT برای مدل QRT
• کابل اینجکتور POE گیگابیت ZCPOEC006-R2 با سوکت شیلد دار



سیستم عامل قابل پشتیبانی رادیو وایرلس Mikrotik QRT

دستگاه نرم افزار RouterOS نسخه 6.46 را پشتیبانی می کند.
محدوده فرکانس این دستگاه از 5150 تا 5875 مگاهرتز است که فرکانس دقیق با توجه به کشور مورد استفاده تنظیم می شود.
