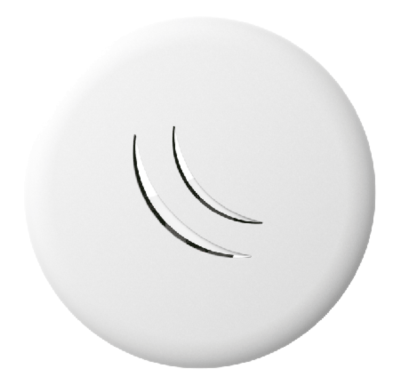

اکسس پوینت میکروتیک مدل cAP Lite

(cAP lite (ceiling Access Point یا RBcAPL-2nD
برچسب‌ها:
سرویس ویژه آبشار آی تی : ۷ روز تضمین بازگشت کالا
checkboardموجود در انبار آبشار آی تی
ارسال توسط آبشار آی تی

4,800,000 16%

4,000,000 تومان

 مشخصات فنی

مشخصات فنی اکسس پوینت Mikrotik cAP lite

از خصوصیات میکروتیک RBcAPL-2nD می توان به آنتن داخلی 1.5 dBi و پورت اترنت 10/100 اشاره کرد.





مدل RBcAPL-2nD
معماری MIPSBE
مدل CPU QCA9533
سرعت CPU 650 مگاهرتز
تعداد هسته 1
رم 64 MB
حافظه 16 MB
مدل حافظه Flash
تعداد پورت شبکه 10/100 1
پورت مینی USB دارد
استانداردهای وایرلس 802.11b/g/n
چیپ ست وایرلس QCA9533
توان کارت وایرلس 300 Mb
تعداد chain 2
ولتاژ دریافتی 10 تا 60 ولت
توان مصرفی 4 وات
دمای کارکرد 40- تا 70 درجه سانتیگراد
ابعاد 88x20 میلی متر
لایسنس Level 4 License
دارای مجوز CE/RED, FCC, IC, EAC, ROHS



مشخصات وایرلس اکسس پوینت cAP lite
حساسیت دریافت نرخ انتقال (dBm-دسی بل میلی وات) باند 2.4 گیگاهرتز
-96 22 1 مگابایت بر ثانیه
-89 22 11 مگابایت بر ثانیه
-93 20 6 مگابایت بر ثانیه
-74 18 54 مگابایت بر ثانیه
-93 20 MCS0
-71 16 MCS7





تست پورت اترنت اکسس پوینت cAP lite در حالت های Bridging و Routing
RBwAP2nD QCA9533 100M one port test
مد تنظیمات 64 بایت 512 بایت 1518 بایت
مگابیت بر ثانیه کیلوبیت بر ثانیه مگابیت بر ثانیه کیلوبیت بر ثانیه مگابیت بر ثانیه کیلوبیت بر ثانیه
Bridging none (fast path) 88.9 173.6 96.3 23.5 98.4 8.1
Bridging 25 bridge filter rules 42.1 82.2 96.3 23.5 98.4 8.1
Routing none (fast path) 82.3 160.8 96.3 23.5 98.4 8.1
Routing 25 simple queues 60.8 118.7 96.3 23.5 98.4 8.1
Routing 25 ip filter rules 27.6 53.9 96.3 23.5 98.4 8.1



پورت Lan اکسس پوینت Mikrotik cAP lite

مزایای اکسس پوینت cAP lite
  • لایسنس لایه 4
  • قدرت مناسب
  • سایز کم


متعلقات درون جعبه اکسس پوینت cAP lite

  • آداپتور
  • POE
  • گیره فلزی

متعلقات درون جعبه اکسس پوینت cAP lite



برق رسانی به اکسس پوینت cAP Lite

  1. تامین برق دستگاه توسط PoE
    • برای این روش PoE را به آداپتور متصل کنید سپس یک سر کابل اترنت را به PoE و سر دیگر را به پورت اترنت اکسس پوینت متصل کنید.
  2. تامین برق دستگاه توسط پورت Micro USB



کانفیگ اکسس پوینت cAP lite
  • کامپیوتر خود راه در حالت دریافت اتوماتیک IP قرار دهید.
  • کابل اترنت شبکه را به دستگاه متصل کنید.
  • کامپیوتر خود را به شبکه بی سیم متصل کنید.
  • برای رفتن به صفحه کانفیگ دستگاه از IP پیش فرض 192.168.88.1 استفاده کنید.
  • برای ورود به تنظیمات اکسس پوینت از نام کاربری Admin استفاده کنید و نیازی به رمز عبور نیست.
  • پیشنهاد می شود قبل از هر تنظیمی دستگاه را به روز رسانی کنید.
  • پس از اعمال تنظیمات برای اکسس پوینت یک رمز عبور مناسب قرار دهید.



ریست اکسس پوینت cAP lite
  1. هنگام راه اندازی اکسس پوینت میکروتیک دکمه ریست را به مدت پنج ثانیه نگه دارید تا چراغ دستگاه شروع به چشمک زدن کند در این حالت تنظیمات دستگاه به حالت پیش فرض برگردد.
  2. برای رفتن به حالت CAPsMAN دکمه را به مدت ده ثانیه نگه دارید تا چراغ چشمک زن به صورت ثابت قرار گیرد.
  3. اگر دکمه را به مدت 15 ثانیه نگه دارید تا چراغ چشمک زن خاموش شود دستگاه به حالت جستجو برای سرورهای Netinstall می رود.



نصب اکسس پوینت Mikrotik cAP Lite

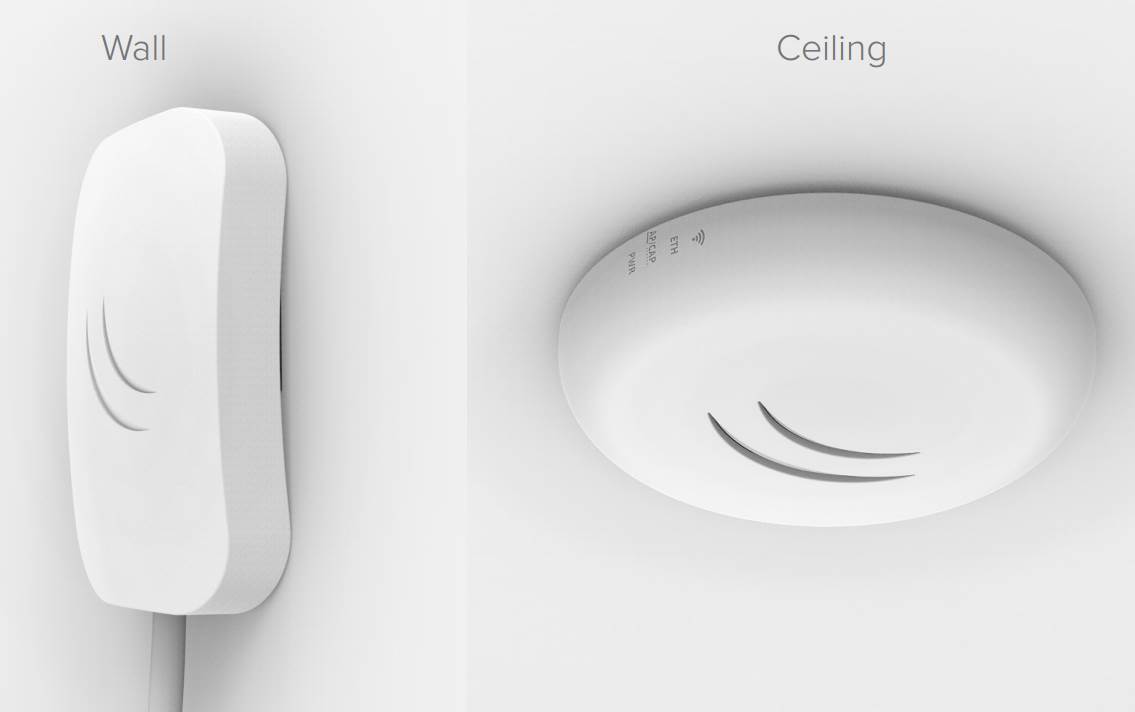

نصب اکسس پوینت cAP Lite بر روی دیوار یا سقف

نصب اکسس پوینت cAP Lite بر روی دیوار یا سقف

  1. دستگاه را روی جایی که می خواهد نصب کنید قرار دهید و جایگاه های پیچ آن را روی دیوار یا سقف با مته سوراخ کنید (پیشنهاد می شود در حد 4.5 سانتیمتر سوراخ کنید).
  2. رول پلاک های مربوطه را درون سوراخ قرار دهید.
  3. دستگاه را به وسیله پیچ محکم ببندید.
  4. کابل اترنت را متصل کنید.

کابل اترنت اکسس پوینت cAP Lite بر روی دیوار یا سقف

  1. کاور اکسس پوینت را مطابق شکل نصب کنید.

کاور اکسس پوینت cAP Lite بر روی دیوار یا سقف

  1. برای برداشتن کاور مراحل 4 و 5 را به صورت مخالف انجام دهید.





نصب اکسس پوینت cAP Lite بر روی پنل سقفی

نصب اکسس پوینت cAP Lite بر روی پنل سقفی

  1. دستگاه را روی جایی که می خواهد نصب کنید قرار دهید و جایگاه های پیچ آن را روی پنل با مته سوراخ کنید.
  2. براکت فلزی مخصوص را در طرف دیگر پنل قرار دهید و دستگاه را به وسیله پیچ محکم ببندید.
  3. کابل اترنت را متصل کنید.

کاور اکسس پوینت cAP Lite بر روی پنل سقفی

  1. کاور اکسس پوینت را مطابق شکل نصب کنید.

کاور اکسس پوینت cAP Lite بر روی پنل سقفی

  1. برای برداشتن کاور مراحل 4 و 5 را به صورت مخالف انجام دهید.



  • ایده آل برای استفاده به عنوان اکسس پوینت (روتر سقفی - دیواری) برای پوشش WiFi در فرکانس 2.4 گیگاهرتز برای شبکه های اداری و خانگی کوچک و متوسط
  • بهره گیری از قابلیت مسیر یابی (نسخه سیستم عامل RouterOS با سطح دسترسی Level 4)
  • فرکانس 2.4GHz باند (2412-2484 مگاهرتز)
  • استاندارد بی سیم 802.11b/g/n
  • قدرت گیرندگی آنتن با توان 1.5dBi با پوشش 360 درجه (تکنولوژی 2x2 MIMO)
  • حداکثر نرخ انتقال داده در بستر بی سیم 300 مگابیت بر ثانیه
  • 1 عدد پورت اترنت با پشیبانی از سرعت 10 و 100 مگابیت بر ثانیه
  • قابلیت PoE IN در پورت اترنت به منظور تامین جریان برق دستگاه از طریق سوئیچ PoE ها و یا سایر تجهیزات با قابلیت PoE OUT (سازگار با استاندارد 802.3af/at)
  • 1 عدد خروجی USB از نوع  (microUSB type AB) با قابلیت تامین جریان برق دستگاه
  • پردازنده 650 مگاهرتز تک هسته ایی
  • 64 مگابایت حافظه رم (RAM)
  • 16 مگابایت فضای ذخیره سازی Storage با استاندارد FLASH
  • حداکثر توان مصرف انرژی 4W
  • قابلیت کار در دمای محیطی 40- الی 70+ درجه سانتیگراد
  • دارا بودن گواهینامه های و تائیدیه های بین المللی CE | FCC | IC | EAC | ROHS
  • حداکثر مساحت قابل پوشش به صورت تقریبی یک واحد 50+ متری
  • ابعاد :  پوشش دیواری 52x20x88 mm  | پوشش سقفی : 88mm x 20mm
‌‌‌‌‌‌
