امکانات و کاربرد های مودم میکروتیک مدل SXT LTE kit

مودم رادیو میکروتیک SXT LTE kit بهینه شده و کامل شده مدل SXT LTE میباشد. این مدل علاوه بر قدرت پردازش بالاتر نسبت به SXT LTE، و CPU قویتر، امکان پوشش تمام باند های دیتای همراه را دارد. در حالی که در مدل قدیمی تر فقط امکان پوشش ۴G/LTE فراهم بود. رادیو RBSXTR_R11e-LTE دارای یک آنتن قوی میباشد که میتواند سیگنال های ضعیف BTS های سیم کارت را دریافت کند. این قابلیت این امکان را فراهم میکند تا شما سرعت مناسبی از دیتای سیم کارت دریافت کنید. شما میتوانید این عملکرد را در مناطق دور افتاده و مکان هایی که حتی گوشی موبایل آنتن دهی نداردهم تجربه کنید. از عمده کاربرد های این محصول میتوان به گرفتن اینترنت، انتقال تصویر دوربین های مدار بسته در مناطق دور افتاده اشاره کرد.

مشخصات مودم Mikrotik SXT LTE kit

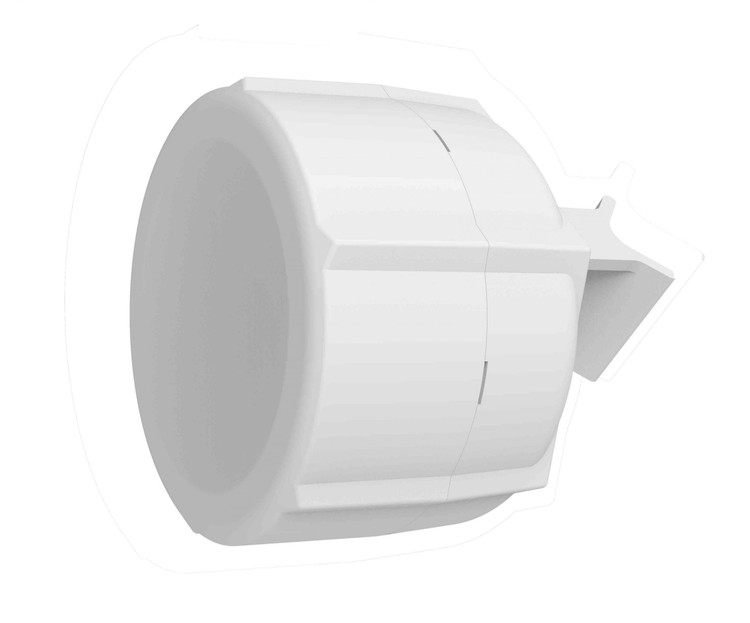

Mikrotik SXT LTE kit دارای ظاهری شبیه رادیو های شرکت میکروتیک میباشد. این محصول دارای کیفیت ساخت بالا و مواد درجه یک است. مودم SXT LTE kit میتواند در دمای بین ۴۰- تا ۶۰ درجه سانتی گراد بدون مشکل کار کند. این محصول شرکت میکروتیک برای استفاده Out Door طراحی شده است. و با توجه به ضد آب بودن این محصول، میتواند در شرایط سخت محیطی نیاز های شما را بر آورده کند. میکروتیک RBSXTR_R11e-LTE دارای پوشش ۶۰ درجه ای میباشد. این میزان پوشش میتواند امکان دریافت و ارسال پر سرعت دیتا را برای شما فراهم کند. از دیگر مشخصات سخت افزاری این رادیو میتوان به پردازنده  ۶۵۰MHz CPU و ۶۴MB RAM اشاره کرد. نهایتا این سخت افزار قابلیت دریافت دیتا تا سرعت ۱۵۰ Mbit/s و ارسال ۵۰ Mbit/s  را خواهد داشت.

رادیو وایرلس SXT LTE kit دارای دو اسلات سیم کارت میباشد. اسلات دوم عملکرد اسلات بکاب را دارد و در صورت مشکل برای سیم کارت اول میتواند روی آن سوئیچ شود. این محصول محبوب میکروتیک دارای دو پورت شبکه است که امکان تغذیه پاور از آنها نیز وجود دارد. پورت خروجی قابلیت PoE-Out  را دارد. به این ترتیب شما میتواند از خروجی پورت شبکه این محصول به یک گجت دیگر از طریق کابل شبکه برق رسانی کنید. ضمنا شما میتوانید برای دریافت اطلاعات تکمیلی در مورد این محصول به تب دانلود و آموزش مراجعه کنید.

تفاوت مودم میکروتیک SXT LTE با SXT LTE kit

عمده تفاوت SXT LTE با SXT LTE kit در میزان قدرت پردازش این دو محصول است. در واقع مودم وایلس SXT LTE kit دارای سخت افزار و CPU قوی تری میباشد. ضمن اینکه این محصول بر خلاف SXT LTE از تمام رنج های دیتا (۲G/3G/4G/LTE)  پشتیبانی میکند. بعد از توضیحات در واقع kit نسل بعدی این محصول میباشد. شرکت میکروتیک تولید محصول SXT LTE را متوقف و محصول SXT LTE kit را جایگزین این محصول کرده است.

RBSXTR&R11e-LTE با نام تجاری SXT LTE Kit یک دستگاه رادیو با فن آوری LTE از محصولات کمپانی میکروتیک می باشد که برای دریافت دیتا بر روی بستر سیم کارت کاربرد دارد . این دستگاه از لحاظ ظاهری مشابه رادیوهای وایرلس سری SXT کمپانی میکروتیک می باشد اما باید توجه داشت این محصول شامل یک دستگاه با استاندارد وایرلس 802.11 نمی شود و در عوض این محصول یک دستگاه رادیو رده LTE تمام عیار برای مکان های دور از مرکز می باشد که شما در آن به تنهایی با موبایل و یا دیگر مودم های عادی (ارائه شده توسط اپراتور ها) قادر به دریافت اینترنت با کیفیت مطلوب نمی باشید .

بهره گیری از تراشه LTE و قدرت گیرندگی آنتن با توان بالا (10.5dBi با زاویه تابش 65 درجه) در این دستگاه این امکان را برای شما فراهم می نماید تا به راحتی به دکل اپراتور های ارائه دهنده اینترنت در بستر سیم کارت متصل و اینترنت پرسرعت (شبکه 2G/3G/4G/LTE) را دریافت و به شبکه داخلی خود بیاورید . قدرت گیرندگی آنتن با توان بالا از خصوصیات بسیار برجسته این رادیو نسبت به دیگر تجهیزات مشابه می باشد که از این حیص می تواند سیگنال های ضعیف آنتن های BTS را به راحتی دریافت نماید . در حالی که شما با سایر مودم ها و تجهیزات دیگر قادر به دریافت سیگنال با کیفیت مطلوب نمی باشید  . شما به راحتی می توانید این عملکرد را در مناطق دور افتاده و مکان هایی که حتی گوشی موبایل آنتن دهی بسیار ضعیفی دارد هم تجربه نمائید . از عمده کاربرد های این محصول می توان به دریافت اینترنت در بستر سیم کارت و سرویسهای APN خصوصی اشاره نمود .

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

این دستگاه دارای یک کارت یا ماژول LTE رده 4 می باشد , از این رو سرعت LTE در این دستگاه از برج رادیوئی به دستگاه حداکثر 150 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی حداکثر 50 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد می باشد .  همچنین این رادیو در تکنولوژی LTE از محبوب ترین نسل تکنولوژی LTE نوع FDD (مخفف: frequency division duplex) و تکنولوژی LTE نوع TDD (مخفف Time Division Duplexing) پشتیبانی می نماید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع FDD شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 3 (1800MHz) | باند 7 (2600MHz) | باند 8 (900MHz) | باند 20 (800MHz) می باشد . لذا با توجه به باند های ذکر شده این دستگاه قادر است از شبکه 4G/LTE اپراتور های کشور که اکثرا در باند 3 و باند 7 اقدام سرویس رسانی می کنند , پشتیبانی نماید . همچنین در صورتی که اپراتوری از سایر باند های ذکر داده شده پشتیبانی نماید , می توانید با کسب اطلاع قبلی از آن اپراتور نسبت به خرید سیم کارت اقدام نمائید .

باند های بین المللی پشتیبانی شده توسط این دستگاه در تکنولوژی LTE نوع TDD شامل باند 38 (2600MHz) | باند 40 (2300MHz) می باشد . لذا با توجه به اینکه اکثر اپراتور های کشور در شبکه TD-LTE از باند 42 (3500MHz) اقدام به سرویس رسانی می کنند , این دستگاه قادر به پشتیبانی از سیم کارت TD-LTE در ایران نمی باشد . همچنین در صورتی که اپراتوری از باند های ذکر داده شده پشتیبانی نماید می توانید نسبت به خرید سیم کارت آن اپراتور برای دریافت اینترنت LTE نوع TDD اقدام نمائید .

مشخصات شبکه 3G

باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 3G شامل باند 1 (2100MHz) | باند 2 (1900MHz) | باند 5 (850MHz) | باند 8 (900MHz) می باشد . قابل ذکر است این دستگاه در شبکه 3G از کارت یا ماژول R7 (حداکثر نرخ انتقال دیتا از برج رادیوئی به دستگاه 21 مگابیت بر ثانیه که به اصطلاح Downlink نام دارد و از دستگاه به برج رادیوئی 5.76 مگابیت بر ثانیه که اصطلاحا Uplink نام دارد) بهره می برد.

مشخصات شبکه 2G


باند های بین المللی پشتیبانی شده توسط این دستگاه در شبکه 2G شامل باند 2 (1900MHz) | باند 3 (1800MHz) | باند 5 (850MHz) | باند 8 (900MHz)  می باشد . قابل ذکر است این دستگاه در شبکه 2G از کارت یا ماژول Class12 بهره می برد . لازم به ذکر است با توجه به قدرت گیرندگی آنتن بالا و پشتیبانی از شبکه 2G این دستگاه یکی از ایده آل ترین انتخاب ها برای مناطق بسیار دور  از مرکز که شبکه 3G/4G/LTE/5G در حوالی آن برقرار نبوده و کاربر نیز صرفا احتیاج به تبادل دیتا با حجم بسیار پائین را دارد . می باشد.

مشخصات سخت افزاری

عملیات نصب و راه اندازی در این دستگاه به سهولت امکانپذیر می باشد و احتیاج به دانش تخصصی نخواهد داشت . شما می توانید ابتدا یک سیم کارت با قابلیت پوشش شبکه 2G/3G/4G/LTE  خریداری و سپس با اتصال سیم کارت به دستگاه با وارد کردن یک تنظیمات ساده به نزدیکترین دکل اپراتور مربوط به سیم کارت خود متصل و اینترنت را برای یک کاربر از طریق پورت شبکه دریافت نمائید . همچنین شما می توانید نسبت به اشتراک گذاری اینترنت دریافتی از طریق اکسس پوینت های بی سیم میکروتیک یا سایر برند ها در محیط های داخلی و بیرونی اقدام نمائید .

SXT LTE Kit از لحاظ سخت افزاری شامل 2 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه , پردازنده 1 هسته ائی مدل QCA9531 معماری MIPSBE با سرعت 650 مگاهرتز برای هر هسته , 64 مگابایت مقدار فضای ذخیره گاه حافظه (RAM) , 16 مگابایت مقدار فضای ذخیره سازی Storage نوع FLASH , یک عدد شیار مخصوص برای اتصال کارتهای miniPCI-e (برای بهره گیری باید محفظه دستگاه باز شود) , دو عدد شیار مخصوص برای اتصال سیم کارت (سایز Micro SIM) , کلید سخت افزاری برای ریست تنظیمات دستگاه و کلید مد (Mode) می باشد.

همچنین قابل ذکر است شما می توانید از طریق قابلیت PoE IN که در پورت 1 اترنت  فعال می باشد نسبت به تامین جریان برق و دیتا  دستگاه از طریق PoE یا سوئیچ PoE ها با استاندارد و ولتاژ مشابه اقدام نمائید و از طریق قابلیت PoE OUT که در پورت 2 روتر فعال می باشد نسبت به تامین جریان برق تجهیزات دیگر با ولتاژ و استاندارد مشابه اقدام نمائید . لازم به یاد آوری است این دستگاه از دو شیار مخصوص جهت اتصال سیم کارت بهره میبرد که از این حیص این امکان برای شما فراهم می باشد که دو سیم کارت از دو اپراتور متفاوت را خریداری نمائید و در صورت قطعی احتمالی سیم کارت اول به سیم کارت دوم سوئیچ نمائید و تاخیر در انتقال دیتا را به حداقل ممکن برسانید .

از دیگر امکانات و خصوصیات برجسته در این محصول میتوان به بهره گیری از قابلیت روتینگ و مسیر یابی (سطح دسترسی در سیستم عامل Level 3) , بهره گیری محفظه کاملا ضد آب به منظور کار در شرایط سخت آب وهوائی , دارا بودن خروجی ارتینگ برای تخلیه ولتاژ های ناگهانی , دارا بودن گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS , ابعاد 140x140x103 mm , قابلیت کار در شرایط دمائی  40- الی 60+ درجه سانتیگراد , حداکثر توان مصرف انرژی 22W و کامل بودن متعلقات لازم برای نصب و تیون آسان رادیو اشاره نمود . لازم به ذکر است این مطلب توسط فروشگاه تندیس ترجمه و گرد آوری شده است . در صورتی که تجربه یا نکته نظری نسبت به عملکرد محصول دارید می توانید با درج پیام در بخش نظرات ما را از آن آگاه نمائید .

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

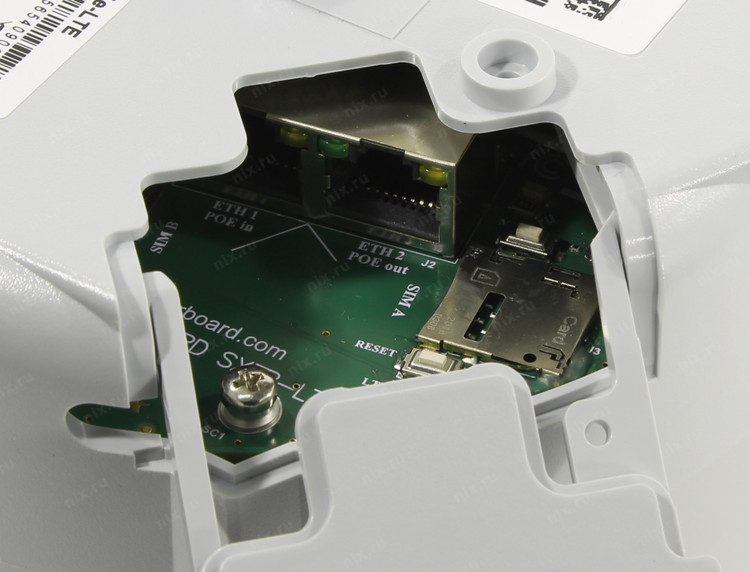

نمای پنل اتصالات رادیو

1. شیار مخصوص سیم کارت دوم
2. پورت اترنت 1 با با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه
3. پورت اترنت 2 با با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه
4. سیستم ارتینگ
5. کلید Reset
6. شیار مخصوص سیم کارت اول

•  قابلیت PoE IN در پورت 1 اترنت به منظور تامین جریان برق و دیتا دستگاه از طریق PoE یا سوئیچ PoE ها با ولتاژ و استاندارد مشابه (سازگار با استاندارد 802.3af/at)
•  قابلیت PoE OUT در پورت 2 اترنت با قابلیت تامین جریان برق و دیتا تجهیزات دیگر با ولتاژ و استاندارد مشابه

مشخصات فنی محصول


Specifications
Product code	RBSXTR&R11e-LTE
Architecture	MIPSBE
CPU	QCA9531
CPU core count	1
CPU nominal frequency	650 MHz
RouterOS license	3
Size of RAM	64MB
Storage size	16 MB
Storage type	FLASH
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 60°C
Powering
Number of DC inputs	1 (PoE-IN)
PoE input Voltage	12-57 V
Max power consumption	22W
Max power consumption without attachments	5W
PoE IN	802.3af/at
FAN count	Passive
Mobile
2G Category	Class12
2G bands	2 (1900MHz) / 3 (1800MHz) / 5 (850MHz) / 8 (900MHz)
3G Category	R7 (21Mbps Downlinks, 5.76Mbps Uplink)
3G bands	1 (2100MHz) / 2 (1900MHz) / 5 (850MHz) / 8 (900MHz)
LTE Category	4 (150Mbps Downlink, 50Mbps Uplink)
LTE FDD bands	1 (2100MHz) / 2 (1900MHz) / 3 (1800MHz) / 7 (2600MHz) / 8 (900 MHz) / 20 (800MHz)
LTE TDD bands	38 (2600MHz) / 40 (2300MHz)
Ethernet
10/100 Ethernet ports	2
Peripherals
Number of SIM slots	2 Modem (Micro SIM)
MiniPCI-e slots	1
PoE-out
PoE-out ports	Ether2
PoE out	Passive PoE up to 57V
Max out per port output (input 18-30 V)	600 mA
Max out per port output (input 30-57 V)	400 mA
Max total out (A)	600 mA
Other
Mode button	Yes
Certification & Approvals
Certification	CE, EAC, ROHS
IP	IP54



---

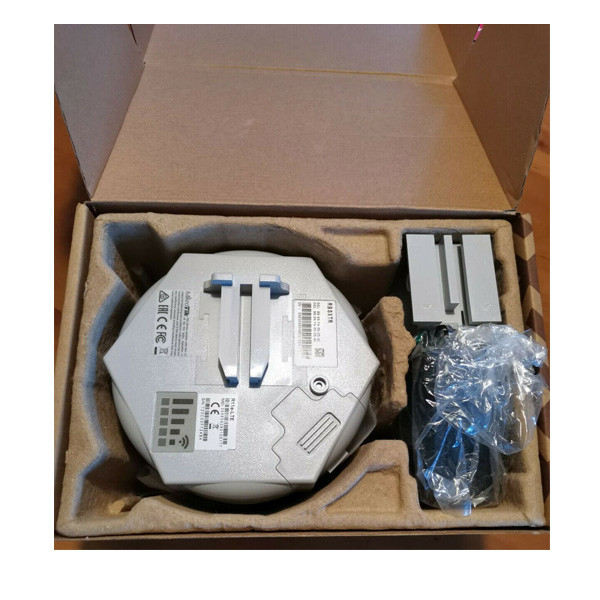

متعلقات همراه محصول

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------





• قابلیت استفاده به عنوان یک دستگاه رادیو رده LTE  جهت دریافت اینترنت (شبکه 2G/3G/4G/LTE) در بستر سیم کارت
• مشخصات LTE  ( توان آنتن 10.5dBi  -زاویه پوشش 65 درجه - دارای کارت یا ماژول LTE رده 4 - حداکثر سرعت 150Mbit/Sدانلود و حداکثر 50Mbit/S اپلود)
• 2 عدد پورت اترنت با پشتیبانی از سرعت 10 و 100 مگابیت بر ثانیه
•  قابلیت PoE IN در پورت 1 اترنت به منظور تامین جریان برق و دیتا دستگاه از طریق PoE یا سوئیچ PoE ها با ولتاژ و استاندارد مشابه (سازگار با استاندارد 802.3af/at)
•  قابلیت PoE OUT در پورت 2 اترنت به منظور تامین جریان برق و دیتا تجهیزات دیگر با ولتاژ و استاندارد مشابه
• 1 عدد شیار مخصوص جهت اتصال کارتهای  miniPCI-e
• 2 عدد شیار مخصوص جهت اتصال سیم کارت ( سایز Micro SIM)
• پردازنده  650 مگاهرتز (تک هسته ائی)
• 64 مگابایت مقدار فضای حافظه رم (RAM)
• 16 مگابایت مقدار فضای ذخیره سازی Storage نوع FLASH
• حداکثر توان مصرف انرژی 22W
• بهره گیری از قابلیت مسیر یابی (نسخه سیستم عامل RouterOS با سطح دسترسی Level 3)
• بهره گیری از بدنه کاملا ضد آب به منظور کار در شرایط سخت آب و هوائی
• قابلیت کار در شرایط دمائی  40- الی 60+ درجه سانتیگراد
• بهره گیری از خروجی ارتینگ به منظور تخلیه ولتاژ های ناگهانی
• سازگاری کامل با تمامی اپراتور های کشور
• گواهینامه ها و تائیدیه های بین المللی CE, EAC, ROHS
• ابعاد 140x140x103 mm



• قابلیت استفاده به عنوان اکسس پوینت جهت به اشتراک گذاری اینترنت دریافتی در محیط را ندارد
• از سیم کارت TD-LTE پشتیبانی نمی نماید ( برای اتصال سیم کارت TD-LTE از محصول SXT 4G Kit استفاده نمائید)
• ایده آل برای موقعیت های مکانی خواهد بود که پوشش شبکه موبایل مورد نظر شما اکنون در آن به صورت بسیار ضعیف برقرار می باشد.
